M-bus接口芯片

p2
產品描述
參數

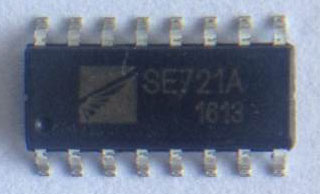

產品名稱:M-bus接口芯片
產品類別:三表類芯片
產品規格:SOP16
產品型號:SE721A


產品說明:

SE721A芯片是滿足儀表總線標準(EN1434-3)的單芯片收發器,內部接口電路可以適應儀表總線結構中主從機之間的不同電平,與總線的連接是無極性的,且支持使用光耦與從機間進行全電隔離。芯片可由總線供電,對從機不增加功率需求,并內置總線電壓故障指示。接收器有動態電平識別功能,發送器有可編程電流沉。片內集成3.3V穩壓源,當總線發生故障時將會延時關斷。該電路廣泛應用于M-BUS遠程抄表、安防、智能家居等領域。

FC721特點如下:

 符合EN1434-3通信標準;

 接收器具有動態電平識別功能;

調制電流大小可通過外圍電阻調節;

抗極性顛倒功能;

 欠壓指示功能;

模塊供電切換;

 集成3.3V穩壓電源;

 總線遠程供電;

最高9600波特的半雙工UART通信速率;

支持多種從機供電方式:

 通過VDD端由總線供電;

 通過VDD端由總線供電,同時電池備用;

電池供電,總線僅用于數據傳輸;

與目前業內廣泛應用的TI TSS721A芯片管腳兼容;

FC721A應用領域:

    智能水表氣表熱量表抄表;

    智能電網自動抄表;

    智能家庭控制網絡;

    消防報警及聯動網絡;

    中央空調控制系統;

    智能傳感器網絡;


M-Bus從站接口及供電模式
