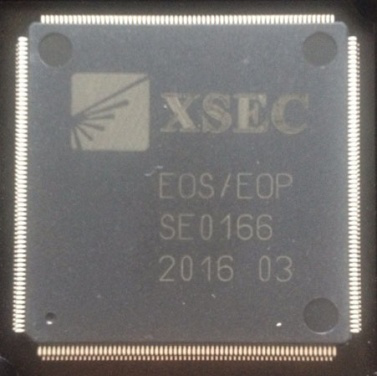

產品名稱：匯聚型EOS&EOPDH接口芯片
產品類別：協議轉換器芯片
產品規格：QFP256
產品型號：SE0166

產品說明：

 SE0166是為實現多通道以太網映射到PDH/SDH而設計的EOPDH/EOS匯聚式網橋芯片。SE0166提供4個以太網接口，每路以太網可通過VLAN或MAC地址劃分到片內63路完全隔離的VCG通道，每個通道經HDLC/GFP封裝后又可以根據帶寬需求映射到1-16路E1 或1-63路VC-12，再經過SDH映射處理從Telecom總線接口送出。以該芯片為核心，配以少量的外圍元器件即可實現具有匯聚功能的多路以太網到多路E1轉換器,或多路以太網到SDH轉換器。

SE0166可以用于EOS設備或EOP設備（不能同時用于EOS和EOP設備）?？梢渣c對點組網，也可以點對多點組網，點對多點應用時EOE1,EOP設備可以同時接入網。

 SE0166提供了線路側、以太網側完備的告警指示信息和全面的管理信息，便于構建可統一運營管理的接入網管。SE0166可以實現靈活的帶寬控制，處理器控制下帶寬調整時的數據無損，具備自動帶寬調整功能可以實現在有E1/VC-12線路故障情況下以太網業務不中斷，適應各種復雜的傳輸網絡。SE0166 芯片集成度高，與交換芯片和SDH 光接口處理芯片配合，可以方便實現在SDH/PDH 網絡中的以太網匯聚設備，并實現對以太網接入終端的端到端管理能力。在各物理層上均符合國際標準協議，可以實現和其它公司遵循同樣標準的EOS，EOE1，EOPDH設備互通。

 SE0166芯片選用Xilinx FPGA XA6SLX45-3 FGG484/ XA6SLX75-2 FGG484實現，配套的加密芯片采用Dallas 公司的DS28E01。

SE0166系統解決方案

SE0166主要特點如下：

實現4路以太網數據到63路E1的反向復用

實現4路以太網數據到63路VC-12、3路VC-3的反向復用（VC-3暫不支持）

以太網接口

標準的MII/RMII/SMII/GMII接口，提供2個MII或4個RMII或4個SMII或1個GMII接口，FE時固定為100M全雙工工作模式，GE時為1G全雙工工作模式，符合IEEE802.3標準

最大支持9600字節的超長包

支持VLAN，符合IEEE802.1d，IEEE802.1Q，可通過VLAN隔離以太網業務，支持VLAN標簽的添加和刪除操作

支持MAC地址學習和老化功能，地址表大小1024，可通過MAC地址隔離以太網業務

提供廣播包，多播包限速功能

封裝處理

單路EOE1匯聚模式支持GFP-F封裝（符合ITU-G.7041標準）和HDLC封裝（符合RFC 1662標準和中國移動標準）

EOPOH、EOS模式支持GFP-F封裝，符合ITU-G.7041標準

GFP到E1的映射符合ITU-T G.8040，ITU-T G.7043

GFP到SDH的映射符合ITU-T G.707, ITU-T G.7042

VCAT&LCAS

支持VCAT&LCAS，符合ITU-T G.7042，ITU-T G.7043, G.8040，ITU-T G.707

提供63個VCG， 每個VCG中可配1-16路E1/1-63路VC-12

提供虛級聯旁路模式，該模式下可和傳統單通道EOE1設備互通

VCG組內最大可容忍延時差為220ms

E1 Framer功能

提供1～63路E1通道，符合ITU-G.703、ITU-G.704、 ITU-G.823標準

利用Sa比特提供本地遠端之間的網管通道，便于網管通信

HDLC封裝下支持E1 PCM31，CRC復幀結構和非成幀結構

SDH功能

標準19.44MHz Telecom BUS接口，TU-12的指針開銷處理符合ITU-G.707標準

支持低階TU-12指針解釋

提供低階VC-12開銷生成和接收處理

REI, RDI, BIP2自動生成

提供較完備的SDH告警（AIS, LOP, Lable mismatch，J2 mismatch， unstable， BIP error 等）指示、誤碼檢測和誤碼統計功能

提供63路E1到VC-12的映射和解映射

支持標準intel總線復用和非復用模式、Moto接口，可直接與CPU相連進行管理

SDRAM接口

片內集成SDRAM控制器，外部使用4M*32bit的128Mbits SDRAM

工作時鐘頻率為100MHz

具有SDRAM檢測功能（硬件自檢和 MCU讀寫檢測）

MDIO接口

提供MDIO接口，可實現MCU對PHY等外圍器件的訪問

SDIO接口

 提供SDIO接口，用于配置和告警顯示

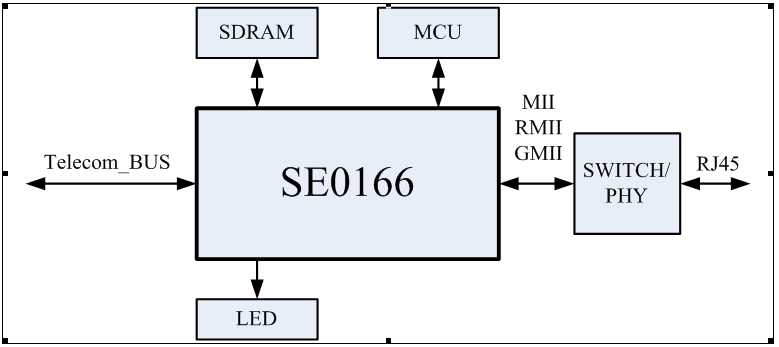

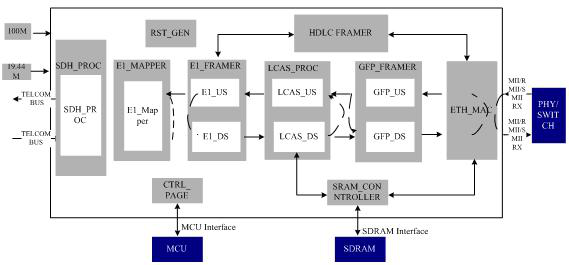

SE0166功能模塊框圖
