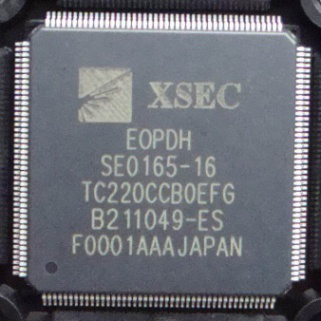

產品名稱：1路以太網Over 16路E1接口芯片
產品類別：協議轉換器芯片
產品規格：QFP208
產品型號：SE0165

產品說明：

SE0165概述：

      SE0165是為實現通過多路E1傳輸以太網數據而設計的芯片，支持1路以太網數據到1-16路E1的轉換，最大帶寬為31.744M。以該芯片為核心配以少量的外圍元器件即可實現以太網到多路E1轉換器。

      SE0165提供了線路側、以太網側完備的告警指示信息和全面的管理信息，便于構建可統一運營管理的接入網管。SE0165可以實現靈活的帶寬控制，處理器控制下帶寬調整時的數據無損，具備自動帶寬調整功能,可以實現在有E1線路故障情況下以太網業務不中斷，適應各種復雜的傳輸網絡。在各物理層上均符合國際標準協議，可以實現和其它公司遵循同樣標準的產品互通。

SE0165主要特點如下：

實現1路以太網數據到16路E1的反向復用，最大帶寬為31.744M

以太網接口

標準的MII接口，支持10/100M全雙工工作模式，符合IEEE802.3標準

支持10/100M半雙工模式，半雙工模式下提供載波監聽，沖突檢測功能

可對超長、超短和FCS錯包進行檢測、過濾處理

最大支持212字節的超長包(當外接PHY芯片)

支持全雙工PAUSE流量控制功能

提供較完備的以太網MIB統計功能

 提供MII接口環回功能和以太網遠端環回功能

封裝處理

支持GFP-F封裝，符合ITU-G.7041協議

發送側GFP封裝可選擇空包頭或線性包頭，FCS校驗可選

接收側自適應處理GFP的網管幀和數據幀，自適應處理空包頭、線性包頭和FCS校驗

提供GFP幀失步告警

提供GFP發送幀、接收幀統計功能

提供用戶定義的管理幀收發功能（由外部MCU控制）

GFP到E1的映射符合ITU-T G.8040，ITU-T G.7043協議

提供GFP環回功能

VCAT&LCAS

支持VCAT&LCAS，符合ITU-T G.7042，ITU-T G.7043協議

VCAT&LCAS信息到E1的映射符合ITU-T G.7043，G.8040

提供1個VCG，該VCG中1－16路E1可配

芯片支持VCAT&LCAS模式或僅VCAT模式，兩種模式（VCAT-VCAT、VCAT-LCAS、LCAS-VCAT、LCAS-LCAS）可以互通

LCAS模式時網管控制下帶寬增加和減少調整時的數據無損

LCAS模式下芯片對有故障的E1通道能夠自動刪除，故障消失后能自動恢復

VCAT/LCAS模式下支持收發方向E1數量及E1序號不對稱應用

VCAT/LCAS模式下1～16路E1線路間允許最大傳輸延遲差為220ms，提供線路間最大延遲差檢測

1～16路E1線路間最大延遲差可配（便于在滿足系統應用條件下節省SDRAM空間)

 E1單路模式下提供虛級聯旁路模式，該模式下E1 CRC復幀的0子幀TS1是否裝載數據可配置

E1線路接口

提供1～16路E1通道

接口符合ITU-G.703、ITU-G.704、 ITU-G.823標準

支持HDB3/NRZ兩種碼形，內置彈性緩存、時鐘數據恢復CDR、解擾碼電路和HDB3編解碼電路

每路E1提供完備的線路告警（AIS、LOS、VC、LOF、LOMF、CRC-4、TSF、等）指示

支持E1的CRC復幀結構，提供CRC誤碼檢測

利用E、A比特提供本地告警的遠端回告

利用Sa比特提供本地遠端之間的信息通道，便于處理器之間通信

支持主定時和跟蹤定時，跟蹤模式下所選E1可通過MCU配置

提供E1線路接口管腳環回，抖動容限測試環回功能

支持標準Intel總線接口，可直接與MCU相連進行管理

SDRAM接口

片內集成SDRAM控制器，外部使用1M*16bit的16Mbits SDRAM

具有SDRAM檢測功能，加電后檢測并有指示燈指示

提供寄存器接口，可實現MCU對SDRAM的訪問

MDIO接口

提供MDIO接口，可實現MCU對PHY等外圍器件的訪問

SDIO接口

提供SDIO接口，用于配置和告警顯示

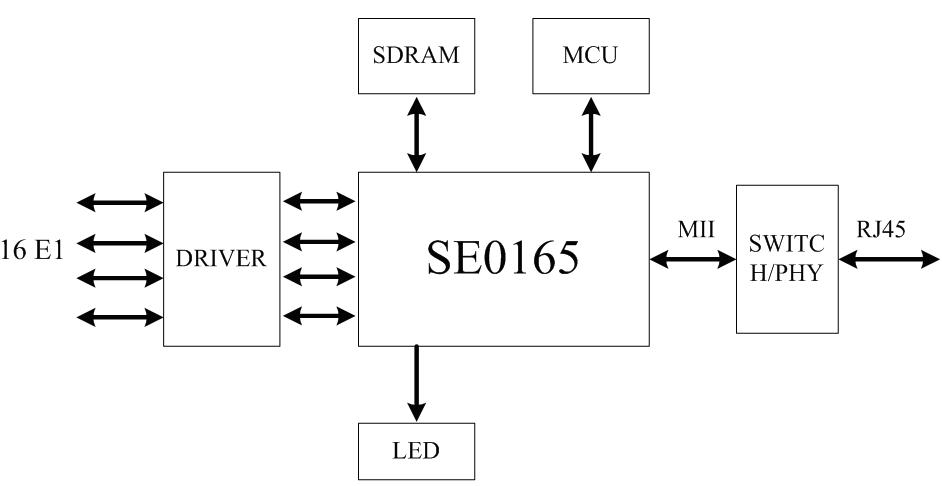

SE0165系統解決方案
