Ethernet over E1接口芯片
產品名稱：Ethernet over E1接口芯片
產品類別：協議轉換器芯片
產品規格：
產品型號：SE0162
產品說明：
SE0162 概述：
SE0162 是為實現在一路E1 線路或同步串行線路上透明傳輸以太網數據幀而設計的專用集成電路。SE0162 可以通過1 路E1 線路或同步串行線路實現以太網數據幀的點對點傳輸，支持標準的10/100M 的MII 接口和E1 接口，與少量外圍電路配合即可構成一個以太網到E1 的轉換器。發送側主要功能是以太網幀的緩存，按HDLC 協議組幀并發送；接收側主要功能是完成接收E1 時鐘提取，串行數據的幀定位和按HDLC 協議解幀，以太網幀的組幀和發送。
功能特點：
適用于以太網數據幀在1 路E1 線路或比特同步串行接口中的透明傳輸；
以太網接口支持符合IEEE 802.3 協議標準的10/100M 全雙工MII 接口；
MII 接口時鐘可選，可接PHY（例如KS8993，AC101 等芯片）和MAC 層器件；
支持IEEE802.3 流控功能；
MAC 對接收幀作檢查處理，包括FCS 校驗、幀長檢查，錯誤幀丟棄等；
支持以太網幀長為64 到1536，即支持包括VLAN 字節的幀；
WAN 接口支持HDLC 協議（可與RJ017，AT8993,xBRIDGE 等具有標準HDLC 接口的網橋芯片互通）；
支持比特同步HDLC 接口，提供NRZ 碼串行接口，最高時鐘40M；
HDLC 接口支持DCE 或DTE 時鐘方式；
E1 接口符合ITU-T G.703、G.704 和G.823標準；
E1 接口模塊含有內置的時鐘恢復電路和HDB3 編解碼電路；
采用外部16Mbit 高速SDRAM 作為以太網幀的緩沖器；
片內集成SDRAM 控制器，可與標準SDRAM 器件無縫連接；
完備的線路告警指示；
具有多種環回檢測功能；
具有遠端復位功能和遠端網管監控功能，提供用戶定義網管幀；
具有WAN流控功能，最小流量32kbit；
具有以太網側接收總包數、錯誤包數計數器，WAN側發送字節數計數器；
具有WAN側接收字節數、總包數、錯誤包數計數器；
具有自測功能，方便工程安裝、維護；
提供SPI網管接口；
整個芯片采用3.3V 供電，E1 接口允許5V 輸入。

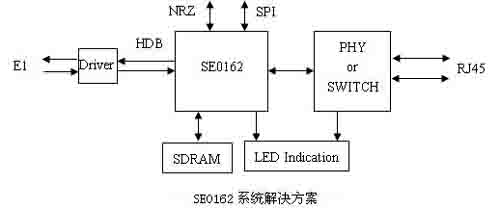

應用方案：
