產品名稱：低壓H橋驅動器
產品類別：馬達驅動芯片
產品規格：DFN8
產品型號：SE8837

SE8837 為消費類產品、玩具和其他低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件具有一個H 橋驅動器，并且可以驅動一個直流電機或者一個步進電機的繞組，以及其他諸如電磁線圈的器件。輸出驅動器功能塊包括配置為一個 H 橋的 N 溝道功率 MOSFET 來驅動電機繞組。內部有一個電荷泵生成所需的柵極驅動電壓。SE8837芯片還提供完善的保護措施，其中包括過流保護、短路保護、欠壓保護和過熱保護等功能。

1、 特點

u 更加安全的啟動，停止電流控制；

u 集成短路、過流、過熱和失壓控制；

u 0－15V電機運行電壓范圍，500mA的驅動電流能力；

u 具有休眠工作模式，超低的 50nA 休眠電流；

u 獨立的電機和邏輯電源引腳，可有效地防止由于電池電壓瞬間下降而引發的欠壓保護；

u 支持每組半橋的獨立控制，可以用來驅動兩個馬達；

u 支持剎車功能，斷電情況下馬達立刻停止轉動；

u 具有 PWM 接口，使設計更加簡單，可靠性更高。

2、 應用領域

u 消費類產品；

u 玩具；

u 水表馬達驅動等

典型應用電路

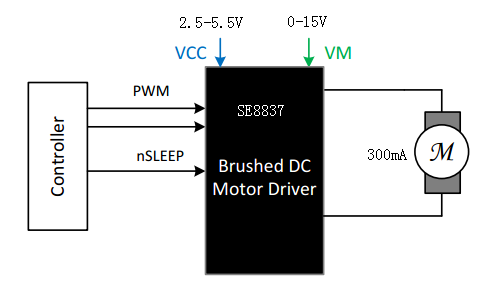

SE8837典型應用電路
